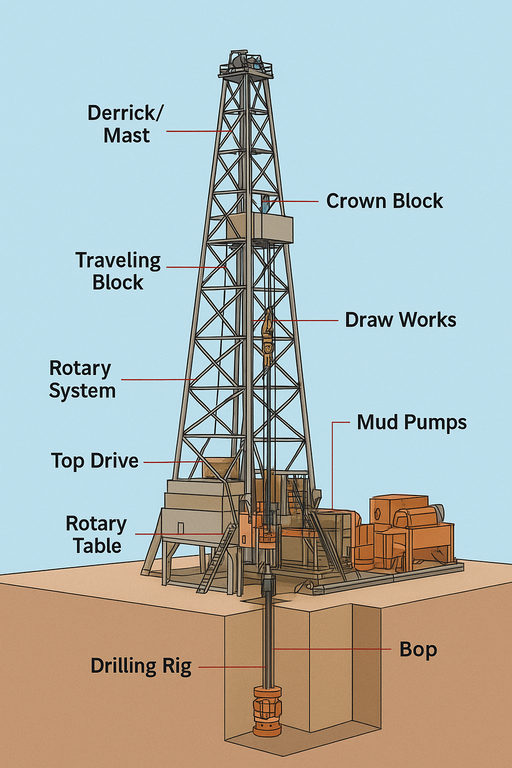

دکل حفاری خشکی یکی از تجهیزات حیاتی در صنعت نفت و گاز است که برای حفر چاه‌های نفتی و گازی در مناطق خشکی استفاده می‌شود. این دکل‌ها از اجزای مختلفی تشکیل شده‌اند که هر کدام نقش مهمی در عملیات حفاری ایمن و کارآمد دارند. در این مقاله به بررسی اجزای اصلی دکل حفاری خشکی و عملکرد آن‌ها می‌پردازیم.
۱. دکل (Derrick یا Mast)
دکل، سازه‌ای عمودی است که تجهیزات حفاری را نگه می‌دارد و امکان بالا و پایین بردن لوله‌ها و مته‌ها را فراهم می‌کند. دکل‌ها معمولاً از فولاد ساخته شده و به دو نوع اصلی تقسیم می‌شوند: دکل‌های ثابت (Mast) و دکل‌های متحرک (Derrick). دکل‌های متحرک به دلیل قابلیت جابجایی آسان‌تر در پروژه‌های مختلف مورد استفاده قرار می‌گیرند.
< -->۲. سیستم چاه‌گردان (Rotary System)
این سیستم شامل تجهیزاتی است که برای چرخاندن لوله حفاری و مته استفاده می‌شود. در دکل‌های قدیمی‌تر، از سیستم گرداننده (Rotary Table) استفاده می‌شد، اما در دکل‌های مدرن‌تر، از سیستم درایو بالایی (Top Drive) بهره‌برداری می‌شود که کارایی بالاتری دارد.
< -->۳. لوله‌های حفاری (Drill Pipe)
لوله‌های حفاری، لوله‌های توخالی هستند که برای انتقال نیروی چرخشی و گل حفاری به ته چاه استفاده می‌شوند. این لوله‌ها معمولاً از فولاد با کیفیت بالا ساخته شده و در اندازه‌ها و طول‌های مختلفی تولید می‌شوند.
< -->۴. مته حفاری (Drill Bit)
مته حفاری، ابزار اصلی برای خرد کردن سنگ‌ها و ایجاد سوراخ در زمین است. انواع مختلفی از مته‌ها وجود دارند، از جمله مته‌های مخروطی (Roller Cone) و مته‌های الماسی (PDC)، که بسته به نوع زمین و شرایط حفاری انتخاب می‌شوند.
< -->۵. سیستم پمپ گل حفاری (Mud Pump System)
گل حفاری، مایعی است که برای خنک کردن مته، حمل براده‌ها و کنترل فشار چاه استفاده می‌شود. پمپ‌های گل حفاری این مایع را با فشار بالا به ته چاه می‌رسانند و نقش حیاتی در ایمنی و کارایی عملیات دارند.
< -->۶. سیستم بالابر (Hoisting System)
این سیستم شامل تجهیزاتی است که برای بالا و پایین بردن لوله‌ها و مته‌ها استفاده می‌شود. اجزای اصلی این سیستم عبارتند از:
- Crown Block: بلوک بالایی که در بالای دکل نصب شده و کابل‌های بالابر را هدایت می‌کند.
- Traveling Block: بلوک متحرکی که به همراه کابل‌ها حرکت کرده و لوله‌ها را بالا و پایین می‌برد.
- Drawworks: موتور اصلی سیستم بالابر که نیروی لازم برای حرکت بلوک‌ها را تأمین می‌کند.
۷. سیستم کنترل و ایمنی (Control and Safety System)
این سیستم شامل تجهیزاتی است که برای کنترل و نظارت بر عملیات حفاری و همچنین تأمین ایمنی کارکنان و تجهیزات استفاده می‌شود. از جمله این تجهیزات می‌توان به سیستم‌های کنترل فشار، دما و جریان گل حفاری اشاره کرد.
نتیجه‌گیری
دکل حفاری خشکی یک سیستم پیچیده و چندمنظوره است که برای انجام عملیات حفاری در مناطق خشکی طراحی شده است. شناخت دقیق اجزای مختلف این دکل و عملکرد آن‌ها می‌تواند به بهبود کارایی، ایمنی و کاهش هزینه‌های عملیات حفاری کمک کند.
منابع:
. Oil and Gas Well Drilling and Servicing – Illustrated Glossary – OSHA
Oil Rig Systems – Science | HowStuffWorks
